產品簡介

NL型污水泥漿泵、NL液下泥漿泵系單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。 葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。 為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。液下排污泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需引水，旋轉方向應從電機尾部看是順時針方向工作。 總機長度備有各種規格，以便使用單位根據用途因地制宜地選用。

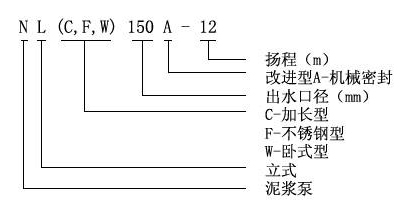

型號意義

選型范圍

1. NL型多用液下泵系單級單吸離心泵，使用于礦山，造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化、選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水作業，也可作礦排水及含有泥塊的流體。
2. 若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。
3. 養魚用作帶水清塘、魚池增氧等。

性能參數本數據僅供參考，請以實際訂貨為準！

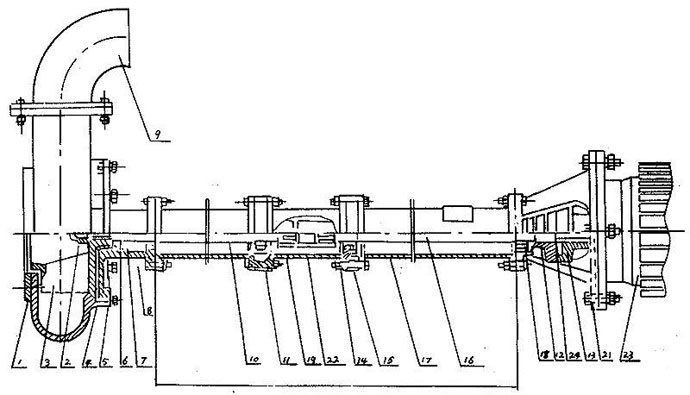

結構圖紙

序號	型式/另件名稱	NL,NLF,NW
		編號	數量	備注
1	網罩	1	1
2	葉輪螺母	2	1
3	葉輪	3	1
4	泵殼	4	1
5	泵座	5	1
6	0型圈	6	1	改進型用機械密封
7	油封	7	4	改進型用機械密封
8	軸套	8	1	改進型用機械密封
9	出水彎頭	9	1
10	泵軸	10	1
11	軸承	11	2
12	從動聯軸器	12	1
13	主動聯軸器	13	1
14	聯接筒	14	1
15	軸承座	15	2
16	聯接軸	16	1
17	支撐筒	17	2
18	軸承蓋	18	1
19	從動聯軸器	19	1
20	電機座	20	1
21	電機座C	21	1	帶固定板用
22	主動聯軸器	22	1
23	電動機	23	1
24	彈性塊	24	1

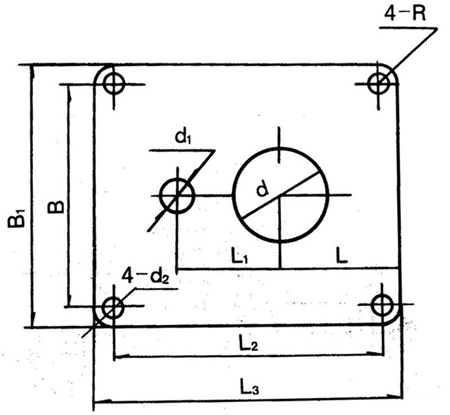

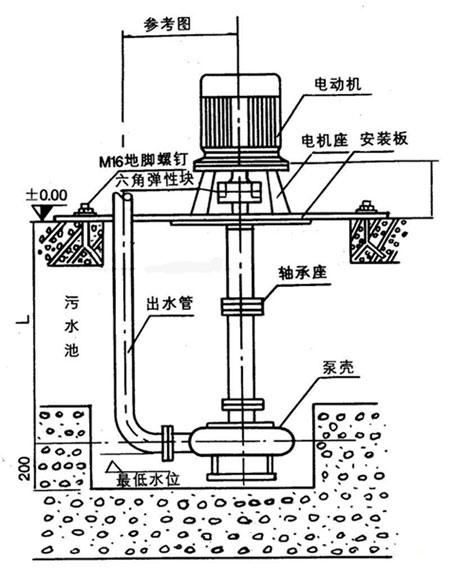

安裝尺寸本數據僅供參考，請以實際訂貨為準！

使用說明

1. 拆卸
   1. 拆卸電鈄或面定板，出水管。
   2. 拆卸蝸殼和葉輪蝶每，輕擴葉輪背面，拆鍵葉輪。
   3. 拆卸從動聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。
   4. 拆卸泵座與支撐筒螺栓，使其分開。
   5. 從軸上拆卸軸套與軸承。
2. 安裝
   1. 對所有零件進行檢査是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。
   2. 骨架油封必須注滿黃油后放入泵座，再裝上軸承。
   3. 軸套內裝上0型密封圈后涂上黃油。
   4. 把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。
   5. 放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。
   6. 放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。
   7. 泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。

注意事項

故障排除
