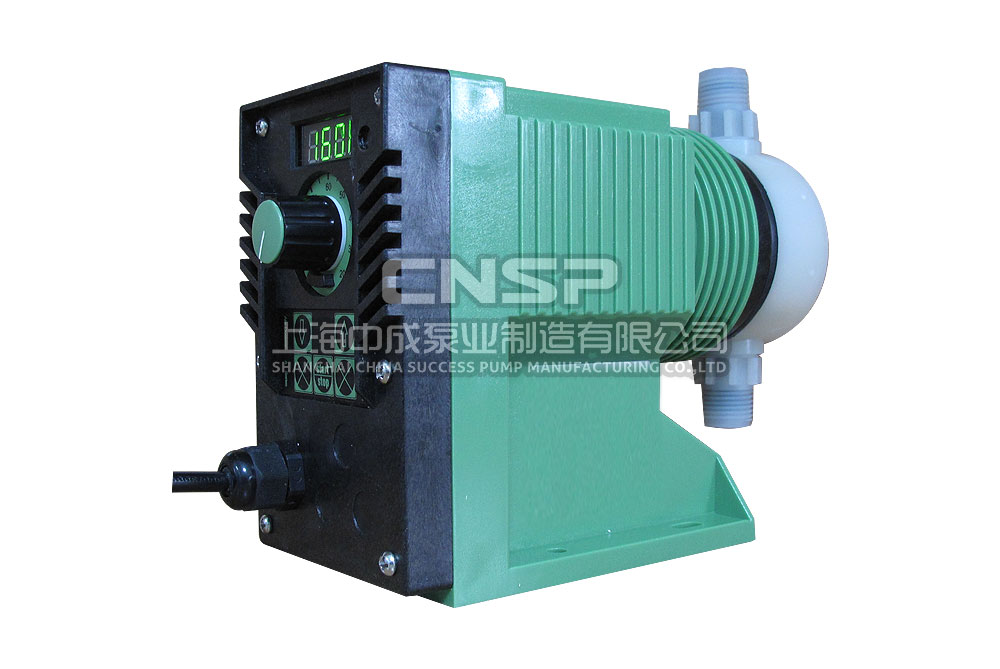

產品簡介
R系列微型隔膜計量泵的特點
- 微型隔膜計量泵體積小
- RD系列電磁計量泵功率小
- RD系列電磁計量泵內含降噪結構
- 電磁隔膜計量泵防護等級高
- 微型隔膜計量泵使用數字控制電路，調節精確，顯示直觀
- RD系列電磁計量泵擴展能力強，可按用戶要求和各種控制器及儀表組成系統
- 微型隔膜計量泵采用數控精密加工全PTFE泵頭，適合各種介質
- RD系列電磁計量泵使用全PFFE球座及陶瓷球的單向閥，防止結晶現象的產生
- 電磁隔膜計量泵為精密的單向閥止回結構，滿足微小流量的計量，停機不回流
- 電磁隔膜計量泵使用全PTFE隔膜
- 電磁隔膜計量泵使用全PTFE軟管接頭
微型隔膜計量泵外形尺寸：165×82.5×170 mm（長×寬×高）
電磁隔膜計量泵安裝尺寸：底座73×42mm，螺孔4×￠5mm
接口尺寸：1/2″（DN15）
電磁隔膜計量泵進出口軟管：4×6mm電磁計量泵附件清單 排液管2米 吸液管1.5米 噴射閥 底閥過濾器 可選配件：背壓閥
RD系列電磁計量泵性能參數
- RD系列電磁計量泵采用沖程頻率調節 手動調節：通過面板上的按鍵調節沖程頻率，操作簡單，一目了然。
- 沖程長度調節 內集，可根據用戶的要求添加
- RD系列電磁計量泵附加功能 內集液位控制接口，可實現無藥停機功能或外控功能
| 型號 |
流量 (L/H) |
壓力 (BAR) |
沖程頻率(N/M) |
吸程 (m ) |
重量 (KG) |
功率(W) |
電源 |
| RD-0.5-07 |
0.5 |
7 |
120 |
2 |
2.5 |
16 |
220VAC ,50HZ |
| RD-01-07 |
1 |
7 |
120 |
2 |
2.5 |
16 |
220VAC ,50HZ |
| RD-02-07 |
2 |
7 |
120 |
2 |
2.5 |
16 |
220VAC ,50HZ |
| RD-03-07 |
3 |
7 |
120 |
2 |
2.5 |
16 |
220VAC ,50HZ |
| RD-06-07 |
6 |
7 |
160 |
2 |
2.5 |
16 |
220VAC ,50HZ |
| RD-10-04 |
10 |
4 |
200 |
2 |
2.5 |
16 |
220VAC ,50HZ |
| RD-12-03 |
12 |
3 |
200 |
2 |
2.5 |
16 |
220VAC ,50HZ |
| RD-15-02 |
15 |
2 |
200 |
2 |
2.5 |
16 |
220VAC ,50HZ |

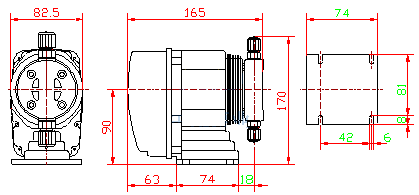

結構圖紙
RD系列電磁計量泵各部分的材質
| 名稱/型號 |
外殼 |
泵頭 |
單向閥 |
隔膜 |
接頭 |
密封件 |
| 閥體 |
閥球 |
球座 |
| RD系列 |
塑料 |
PP或PTFE |
PP或PTFE |
陶瓷 |
PTFE |
PTFE |
PTFE |
PTFE |
安裝尺寸本數據僅供參考，請以實際訂貨為準！
