    產品簡介




    BQW型防爆礦用潛水排污泵，是通過充分的市場調研基礎上自行研制開發的一種用傳統干式隔爆三相異步電動機驅動的下吸外裝式礦用隔爆型潛污水電泵。




    BQW型防爆礦用潛水排污泵在下列適用條件下能連續正常運行




    1. 電源頻率為50Hz，額定電壓380V或660V (允許偏差±5%）的三相交流電。 (用戶訂貨時須標明電泵電壓值）。
      2.

    2. 電泵淺水中和潛入水下深度不超過5m。
      3.

    3. 輸送介質的溫度不超過40℃。
      4.

    4. 被抽送液體的值為6.5-10。
      5.

    5. 污水中含有固體雜質的體積比一般不超過2%。
      6.

    6. 海拔高度不得超過1000米。
      7.



    電機使用




    • 電機為全封閉、礦用隔爆型干式三相潛污水電泵用電動機
      •

    • 外殼防護形式：1Px8，
      •

    • 絕緣等級：F級
      •

    • 標準電壓（50Hz)：三相380V或660V
      •

    • 外殼標志：隔爆標志”ExdI”及安全標志”MA”
      •














    產品優勢
    BQW型防爆礦用潛水排污泵按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材枓精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。


    選型范圍


    • 含有甲烷或煤塵爆炸氣體混合物地下水及含有懸浮煤粉的煤水。
      •

    • 石化系統易爆環境中的污水及一般地下水。
      •




    性能參數本數據僅供參考，請以實際訂貨為準！






型號
流量
揚程
功率
出水口徑
轉速
電壓
泵外徑
電流
電纜長度
重量




M?/h
m
Kw
mm
inch
r/min
V
Mm
A
M
Kg






BQW10-34-2.2
10
34
2.2
40
1.5"
2860
380/660
250
5.7/3.3
5
67




BQW12-26-2.2
12
26
2.2
40
1.5〃
2860
380/660
250
5.7/3.3
5
67




BQW9-22-2.2
9
22
2.2
50
2.0〃
2860
380/660
270
5.7/3.3
5
68




BQW15-15-2.2
15
15
2.2
50
2.0"
2860
380/660
270
5.7/3.3
5
65




BQW25-10-2.2
25
10
2.2
65
2.5"
2860
380/660
270
5.7/3.3
5
67




BQW35-7-2.2
35
7
2.2
65
2.5"
2860
380/660
270
5.7/3.3
5
70




BQW10-44-3
10
44
3
40
1.5"
2860
380/660
270
7.4/4.4
5
73




BQW12-34-3
12
34
3
40
1.5"
2860
380/660
270
7.4/4.4
5
72




BQW15-22-3
15
22
3
50
2"
2860
380/660
270
7.4/4.4
5
73




BQW15-30-3
15
30
3
40
1.5"
2860
380/660
270
7.4/4.4
5
72




BQW25-17-3
25
17
3
65
2.5"
2860
380/660
305
7.4/4.4
5
70




BQW40-12-3
40
12
3
65
2.5"
2860
380/660
305
7.4/4.4
5
70




BQW12-40-4
12
40
4
40
1.5"
2860
380/660
280
9.8/5.6
5
76




BQW15-32-4
15
32
4
50
2.0"
2860
380/660
270
9.8/5.6
5
77




BQW15-45-4
15
45
4
40
1.5"
2860
380/660
270
9.8/5.6
5
77




BQW25-32-4
25
32
4
50
2.0"
2860
380/660
305
9.8/5.6
5
77




BQW40-16-4
40
16
4
65
2.5"
2860
380/660
305
9.8/5.6
5
79




BQW50-14-4
50
14
4
65
2.5"
2860
380/660
305
9.8/5.6
5
79




BQW12-50-5.5
12
50
5.5
?40
1.5"
2860
380/660
315
13.1/7.6
5
86




BQW15-55-5.5
15
55
5.5
?40
1.5"
2860
380/660
315
13.1/7.6
5
85




BQW20-35-5.5
20
35
5.5
?50
2"
2860
380/660
315
13.1/7.6
5
86




BQW25-40-5.5
25
40
5.5
?50
2"
2860
380/660
315
13.1/7.6
5
85




BQW30-36-5.5
30
36
5.5
?50
2"
2860
380/660
315
13.1/7.6
5
85




BQW12-60-7.5
12
60
7.5
?40
1.5"
2860
380/660
325
16/9.4
5
125




BQW20-40-7.5
20
40
7.5
?40
1.5"
2860
380/660
325
16/9.4
5
130




BQW45-22-7.5
45
22
7.5
?80
3.5"
2860
380/660
525
16/9.4
5
138




BQW70-16-7.5
70
16
7.5
?80
3.5"
2860
380/660
525
16/9.4
5
138




BQW100-12-7.5
100
12
7.5
?80
3.5"
2860
380/660
525
16/9.4
5
138

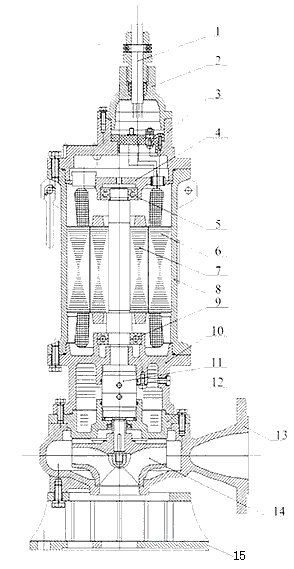

    結構圖紙








BQW防爆礦用潛水排污泵








    序號



    名稱



    材料









    1



    電纜



    礦用U型電纜







    2



    出線盒



    HT250鑄鐵







    3



    上蓋



    HT250鑄鐵







    4



    上軸承支架



    HT250鑄鐵







    5



    上軸承








    6



    定子








    7



    轉子



    3Cr13不銹鋼







    8



    機座



    45#鋼







    9



    下軸承








    10



    下軸承支架



    HT250鑄鐵







    11



    機械密封



    硬質合金







    12



    葉輪上蓋



    QT600-3球鐵







    13



    渦殼



    QT600-3球鐵







    14



    葉輪



    QT600-3球鐵







    15



    底座



    HT250鑄鐵

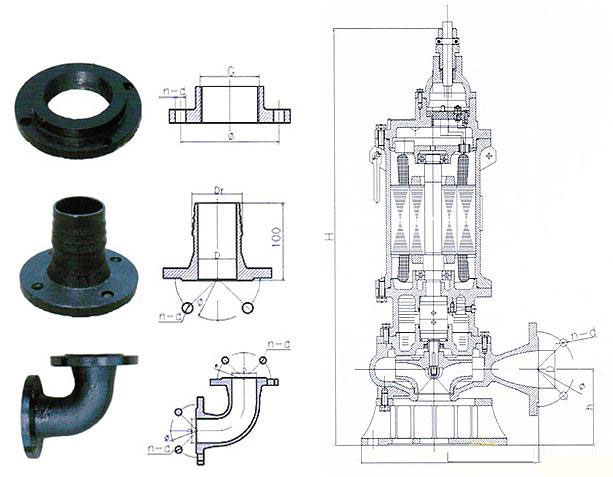

    安裝尺寸本數據僅供參考，請以實際訂貨為準！


    BQW防爆礦用潛水排污泵






型號
H mm
L mm
H mm
D mm
n-d mm
? mm
Dr mm
G inch






BQW10-34-2.2
680
270
145
?40
4-?14
?40
50


    1.5"





BQW12-26-2.2
680
250
135
?40
4-?14
?40
50


    1.5"





BQW9-22-2.2
710
250
135
?50
4-?14
?50
65


    2"





BQW15-15-2.2
710
270
145
?50
4-?14
?50
65


    2"





BQW25-10-2.2
710
270
145
?65
4-?14
?65
75
2.5"




BQW35-7-2.2
710
270
145
?65
4-?14
?65
75
2.5"




BQW10-44-3
705
270
140
?40
4-?14
?40
50
1.5"




BQW12-34-3
705
270
140
?40
4-?14
?40
50
1.5"




BQW15-22-3
705
270
140
?50
4-?14
?50
65
2"




BQW15-30-3
705
270
140
?40
4-?14
?40
50
1.5"




BQW25-17-3
720
305
140
?65
4-?14
?65
75
2.5"




BQW40-12-3
720
305
140
?65
4-?14
?65
75
2.5"




BQW12-40-4
725
280
135
?40
4-?14
?40
50


    1.5"





BQW15-32-4
740
270
140
?50
4-?14
?50
65


    2"





BQW15-45-4
740
270
140
?40
4-?14
?40
50
1.5"




BQW25-32-4
740
305
140
?50
4-?14
?50
65


    2"





BQW40-16-4
780
305
160
?65
4-?14
?65
75


    2.5"





BQW50-14-4
780
305
160
?65
4-?14
?65
75


    2.5"





BQW12-50-5.5
755
315
145
?40
4-?14
?40
50
1.5〃




BQW15-55-5.5
765
315
150
?40
4-?14
?40
50
1.5〃




BQW20-35-5.5
780
315
180
?50
4-?14


    ?50

65


    2"





BQW25-40-5.5
755
315
145
?50
4-?14


    ?50

65


    2"





BQW30-36-5.5
755
315
145
?50
4-?14
?50
65


    2"





BQW12-60-7.5
920
325
145
?40
4-?14
?40
50


    1.5"





BQW20-40-7.5
940
325
145
?40
4-?14
040
50


    1.5"





BQW45-22-7.5
1010
525
210
?80
4-?14
?80
100


    1.5"





BQW70-16-7.5
1010
525
210
?80
4-?14
?80
100


    3.5"





BQW100-12-7.5
1010
525
210
?80
4-?14
?80
100


    3.5"
